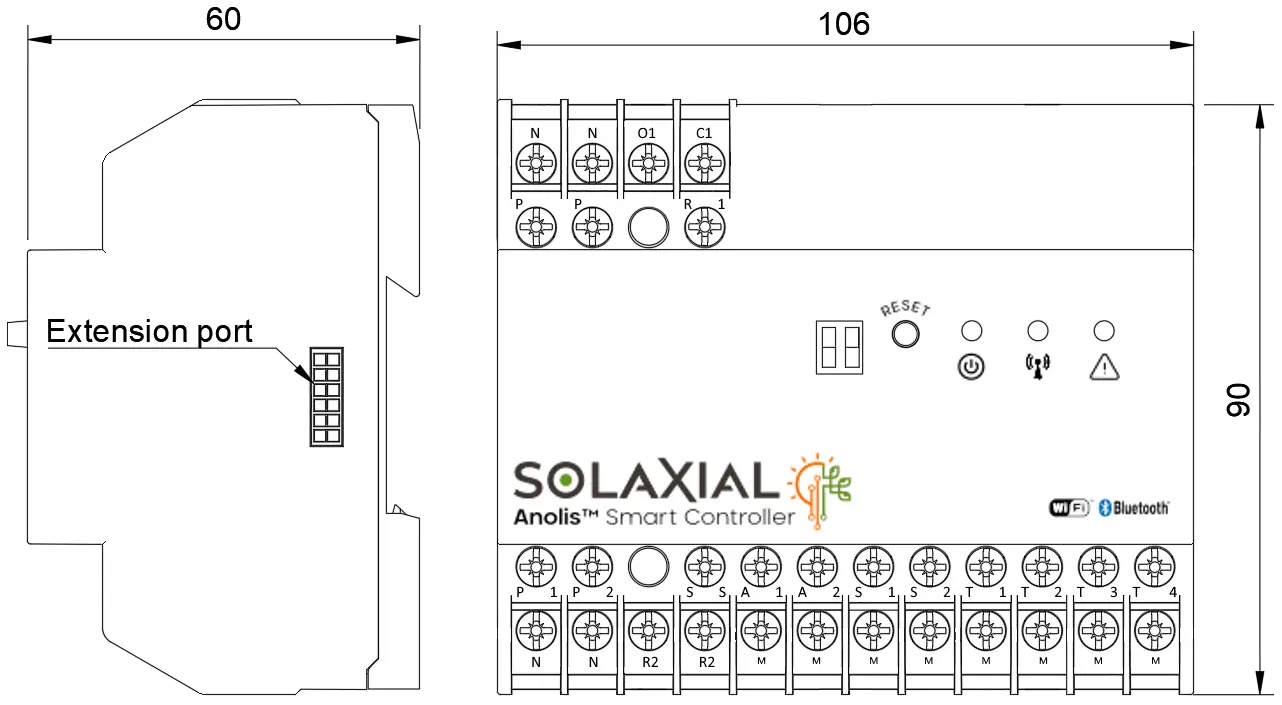

Bornier de branchement Anolis PRO
Alimentation électrique
110V-240V (50/60Hz) via l'une des bornes Phase (P) et Neutre (N) en haut à gauche du boitier. Les deuxièmes bornes P et N à côté permette d'alimenter le relais en réalisant un pont entre P et R1 par exemple.
Description des entrées du module maître
Entrée | Description | Note |
T1 - GND T2 - GND T3 - GND T4 - GND | Sonde de température PT1000 | |
S1 - GND S2 - GND | Entrée analogique 0 - 5V Entrée signal PWM 5V | Position switch OFF (vers le haut) |
SS + S1 - GND SS + S2 - GND | Capteur d'impulsion | Position switch ON (ver le bas) |
Description des sorties du module maître
Sortie | Description | Caractéristiques | Exemple d'utilisation |
P1 - N P2 - N | Sortie triac | 110-240V - 1A max | Circulateur normal ou HSE (avec signal PWM sur A1-A2) Vanne 2 ou 3 voix à rappel |
A1 - GND A2 - GND | Sortie PWM | 10V / 512Hz | Circulateur HSE |
R1 - NO/NF | Sortie Relais | 250V max - 10A max | Contact chaudière/ PAC Résistance électrique jusqu'à 2,5kW (pontage de P dans R1) |
R2 - R2 | Contact sec | 30 V max - 1A max | Contact chaudière ou relais indépendant |
