Étape 1 : Configurer les périphériques de l'Anolis

Dans un premier temps, il est important de définir l'ensemble les capteurs et actionneurs connectés à votre régulation Anolis.

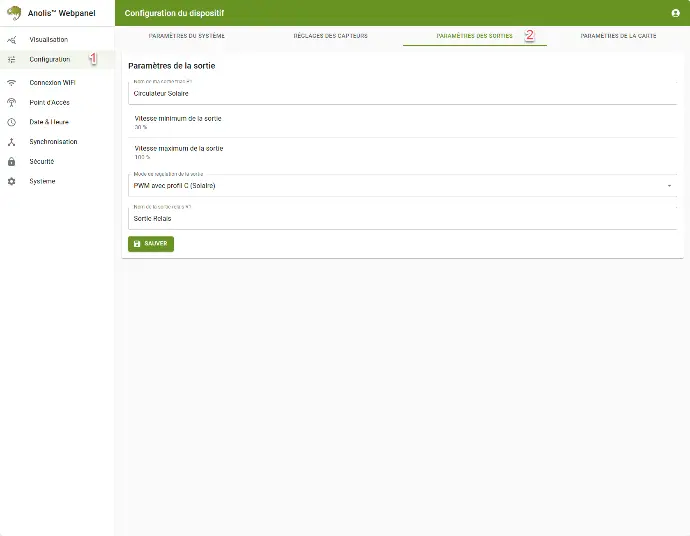

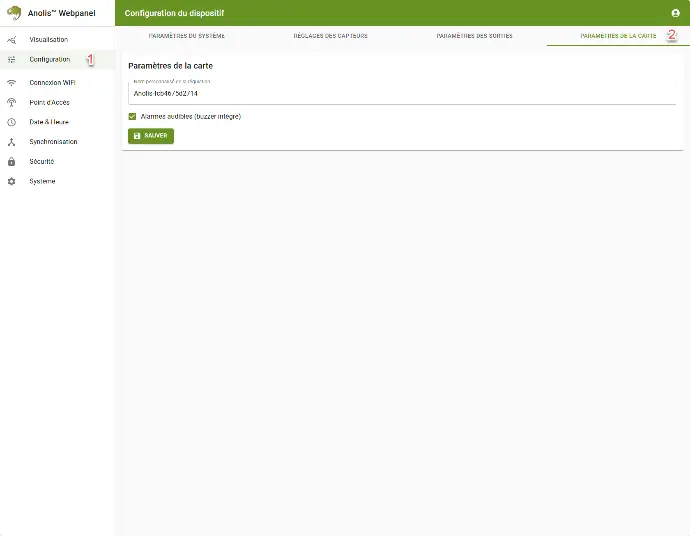

Dans le menu "Configuration", sélectionnez "Paramètres matériels"

💡

Cette vue peut varier d'une version à une autre en fonction du nombre et du type de capteurs et de sorties acceptés.


Étape 2 : Paramétrer le circuit solaire (circuit primaire)

Le circuit primaire est pourvu d'options spécifiques au solaire thermique activable à la demande.

✅

Dans le cas de l'Anolis EZ, le circuit solaire est obligatoirement raccordé à la sortie R1 et piloté par un différentiel de température entre T1 (capteur solaire) et T2 (bas de ballon).

Le circulateur peut également être piloté via PWM en activant l'option dans "Paramètres matériels".

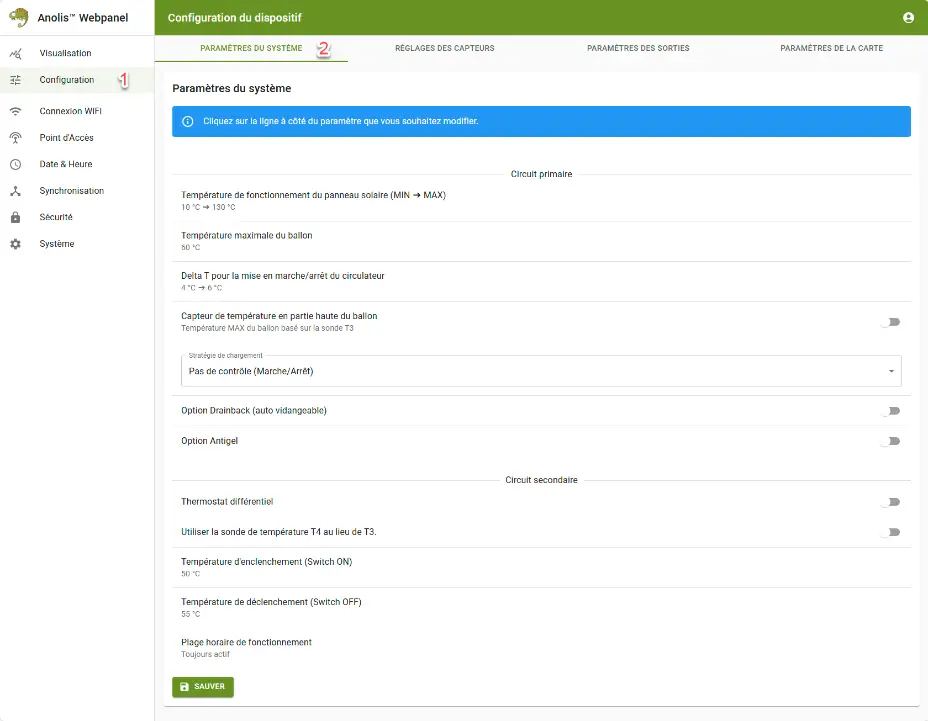

  1. Dans le menu "Configuration", sélectionnez "Paramètres du système"



    Chaque ligne représente 1 seul ou un ensemble (par exemple min/max) de paramètre.
    💡

    En fonction des choix effectués dans l'onglet "Paramètres matériels" mais aussi directement sur cette page, le nombre de paramètres s'ajuste pour afficher uniquement ceux nécessaire au fonctionnement de la régulation.

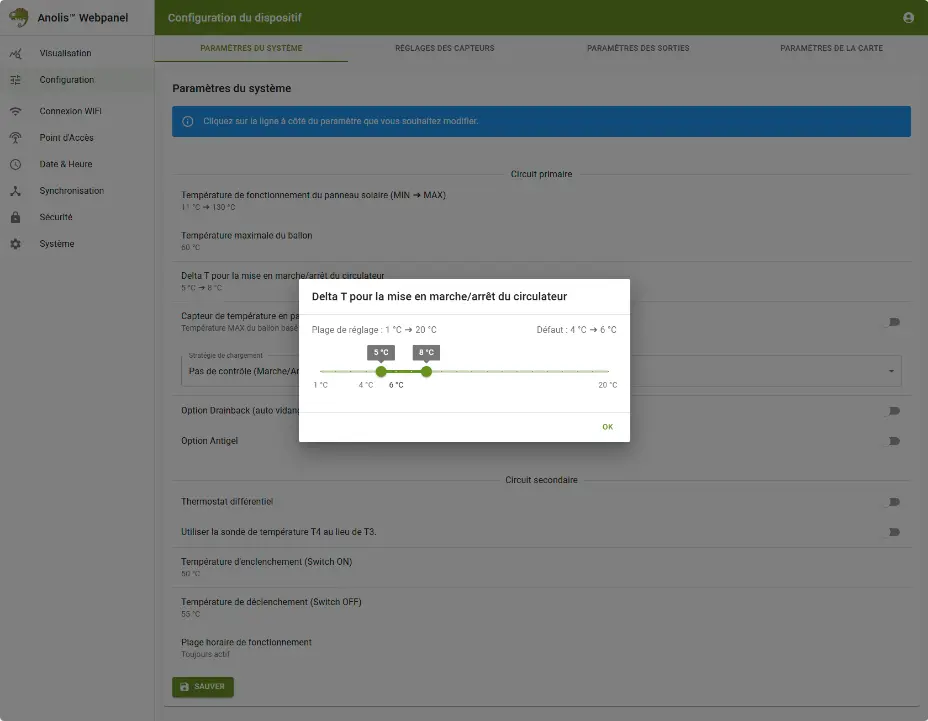

  2. Pour modifier un paramètre, cliquez sur la ligne correspondante. Dans le cas d'une valeur numérique, un popup s'affiche au dessus de l'interface :



    Cette fenêtre affiche la plage de réglage ainsi que les valeurs par défaut. Vous pouvez modifier les valeurs en faisant glisser les curseurs puis appuyer sur OK pour pré-valider votre choix.

    ⚠️

    Attention : Les modifications ne seront pas sauvegardé si vous cliquer sur OK mais ne validez pas le réglager en cliquant sur le bouton SAUVER en bas de la page.

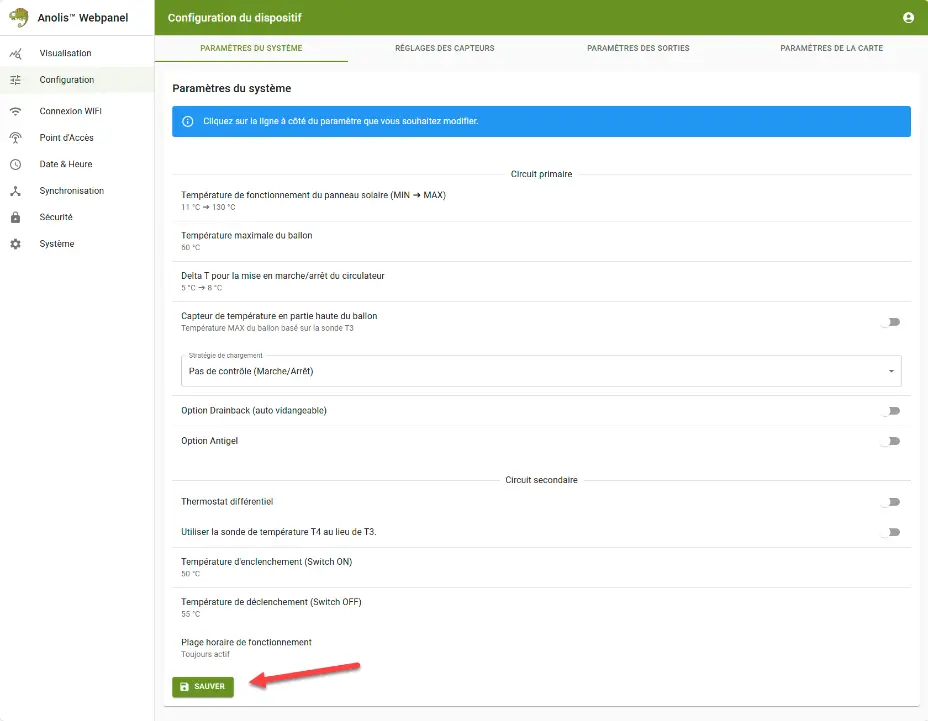

  3. Une fois toutes vos modifications effectuées, cliquez sur le bouton SAUVER en bas de la page.​


Étape 3 : Paramétrer un appoint ou une décharge (circuit secondaire)

Le circuit secondaire peut être utilisé en tant que thermostat simple (1 seule sonde de référence) ou différentiel (différence de température entre 2 sondes). Ce paramètre est modifiable via l'onglet "Paramètres matériels".

✅

Dans le cas de l'Anolis EZ, le circuit solaire est obligatoirement raccordé à la sortie R2 et piloté par

  • la sonde T3 ou T4 pour un thermostat simple.
  • la différence de température T3-T4 ou T4-T3 pour un thermostat différentiel.


En fonction de la valeur des paramètres Switch ON et Switch OFF, vous pouvez définir un seuil haut ou un seuil bas

  • Seuil bas : Switch ON > Switch OFF
    La sortie sera active lorsque la température (ou le différentiel de température) est supérieure à la valeur ON jusqu'à ce qu'elle redescende sous la valeur OFF
  • Seuil haut : Switch ON < Switch OFF
    La sortie sera active lorsque la température (ou le différentiel de température) est inférieure à la valeur ON et jusqu'à ce qu'elle soit supérieure à la valeur OFF


Paramétrage des plages horaires

Vous pouvez ajouter un ou plusieurs créneaux horaires au circuit secondaire. Pour se faire, cliquer sur la ligne correspondante. Un popup s'affiche:

Vous pouvez configurer autant de plage horaire que bon vous semble. Vous pouvez choisir l'heure du début et l'heure du fin ainsi que le ou les jours de la semaine de chaque plage horaire.

Vous pouvez activer ou non une plage horaire en faisant glisser de gauche à droite le bouton à gauche de celle-ci.

Vous pouvez supprimer une plage horaire en cliquant sur la corbeille correspondante.

💡

Si toutes les plages horaires sont inactives, la sortie ne démarrera jamais

Si aucun jour n'est sélectionné, le créneau horaire sera automatiquement désactivé au bout de 24h (1 seul démarrage).

Si l'heure de départ est égale à l'heure de fin, ou si l'un des deux champs est vide, le créneau horaire sera automatiquement supprimé.
